НПО ПРУЖИННЫЙ ЗАВОД изготовит: - опоры подвижные по ГОСТ 14911-82 ОСТ 36-94-83 ОПП, ОПБ, ОПХ; Вы можете ознакомится с другими видами нашей продукции ЗДЕСЬ. Лишь наша компания может предложить подвижные опоры ОПП, ОПБ, ОПХ по выгодной Вам цене в каждом регионе России. Мы разработали целую систему скидок, дающих возможность приобретения необходимого Вам оборудования самого высокого качества по оптимальной цене. Также мы всегда идём навстречу нашим постоянным клиентам, заключая договор официального партнерства. При этом партнерские условия в каждом конкретном случае оговариваются отдельно.
ГОСТ 14911-82 «Детали стальных трубопроводов. Опоры подвижные. Типы и основные размеры».
ОСТ 36-94-83 «Детали стальных трубопроводов. Опоры подвижные. Типы и основные размеры».
Настоящий стандарт распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения с наружным диаметром dн от 18 до 1620 мм, транспортирующих рабочую среду температурой от 0 до 450 °С и давлением Pу до 10 МПа.

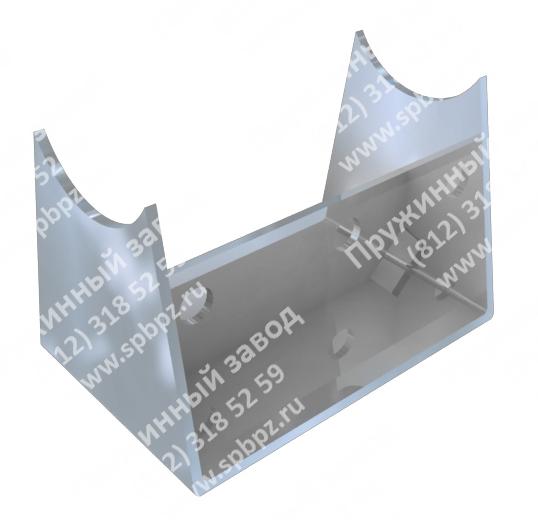

Стандарт не распространяется на опоры магистральных трубопроводов, трубопроводов с хладагентом, внутристанционных трубопроводов электрических станций, трубопроводов тепловых сетей, а также трубопроводов, прокладываемых на вечномерзлых и пучинистых грунтах и в сейсмических районах. Тип опоры | Эскиз | Название | Dу, мм. | Опора подвижная тип П1 (ОПП1) |

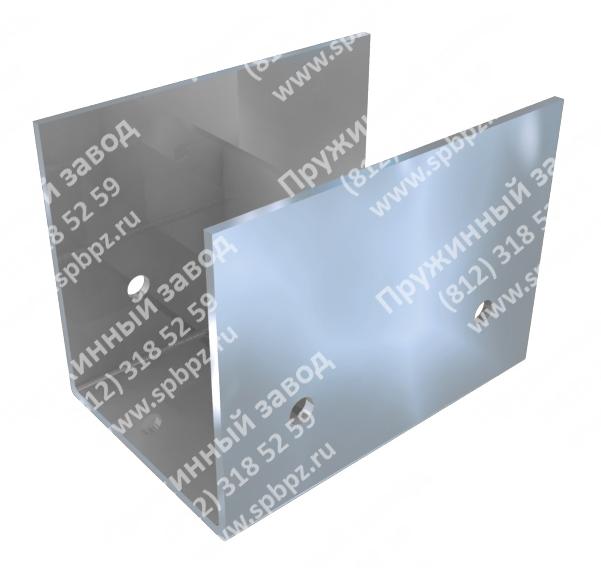

| Опора подвижная приварная | 18-48 | Опора подвижная тип П2 (ОПП2) |

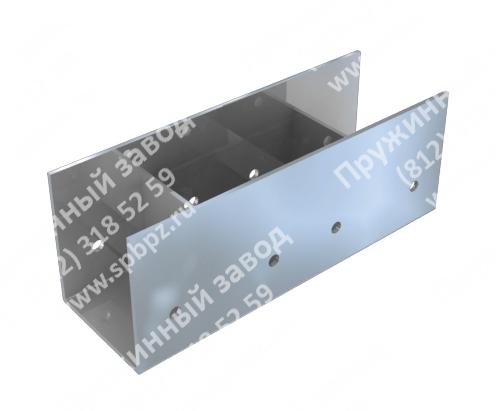

| Опора подвижная приварная | 57-1620 | Опора подвижная тип П3 (ОПП3) |

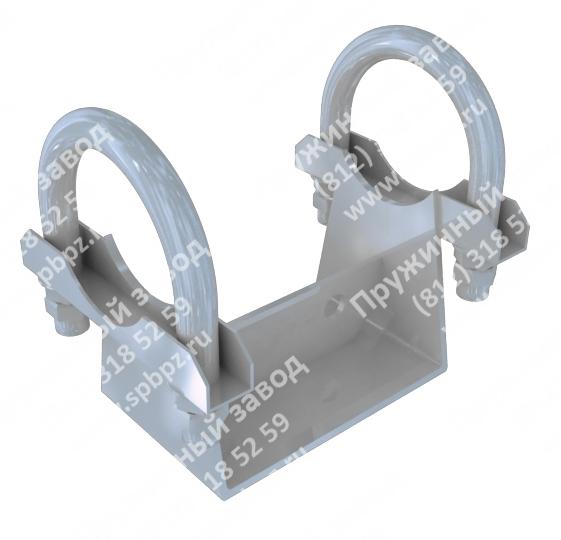

| Опора подвижная приварная удлиненная | 57-1620 | Опора подвижная тип Х1 (ОПХ1) |

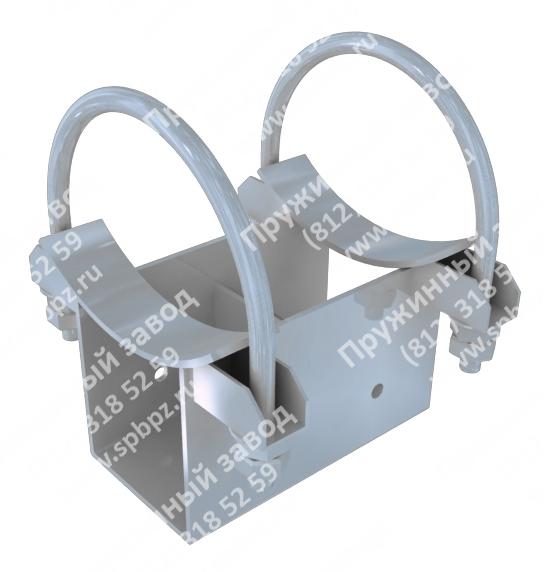

| Опора подвижная хомутовая | 18-48 | Опора подвижная тип Х2 (ОПХ2) |
| Опора подвижная хомутовая | 57-630 | Опора подвижная тип Х3 (ОПХ3) |

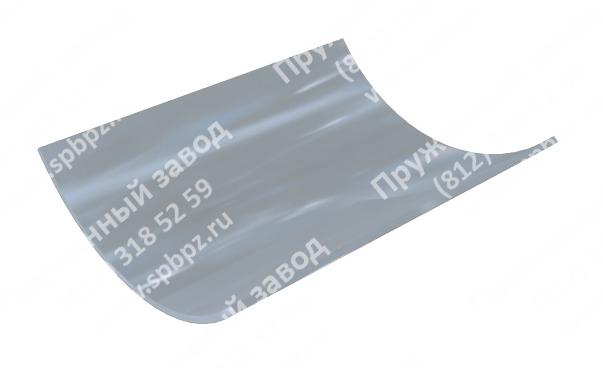

| Опора подвижная хомутовая удлиненная | 57-630 | Опора подвижная тип Б1 (ОПБ1) |
| Опора подвижная бескорпусная | 18-530 | Опора подвижная тип Б2 (ОПБ2) |

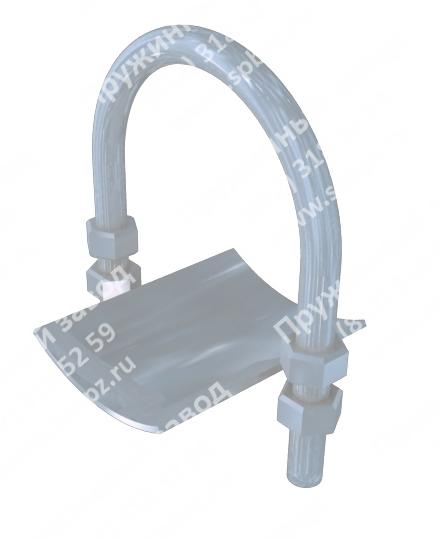

| Опора подвижная бескорпусная с направляющим хомутом | 18-530 |
Круглые отверстия в корпусе (1) опор типов П2, П3, Х2, Х3 и в ребре (2) опор типов П1, X1 следует выполнять по требованию потребителя.
По требованию потребителя допускается не выполнять отверстия в корпусе (1) опор типов П3 и Х3, расположенные от вертикальной оси опоры на расстоянии 1/4L.
Классификация, технические требования, правила приемки, методы испытания, маркировка, упаковка, транспортирование, хранение опор и гарантии изготовителя - по ГОСТ 22130-76.
ОБРАТИТЕ ВНИМАНИЕ!
Обозначение опоры состоит из обозначения (ОПП), высоты опоры(h), Dн трубопровода. Дополнительно указывается: наличие пароспутника(С); круглых отверстий в ребрах и корпусе(О); отверстий только в корпусе(ОЧ).
Пример условного обозначения марки опоры типа ОПП3, высотой h=100 мм, для стального трубопровода с наружным диаметром dн=273 мм, со всеми круглыми отверстиями в корпусе, со спутником:
ОПП3-100.273 ос ГОСТ 14911-82
То же, с частью круглых отверстий в корпусе:
ОПП3-100.273 очс ГОСТ 14911-82
То же, без отверстий в корпусе, без спутника:
ОПП3-100.273 ГОСТ 14911-82
То же, типа ОПБ1, для стального трубопровода с наружным диаметром dн=194 мм:
ОПБ1-194 ГОСТ 14911-82
В справочном приложении к ГОСТу 14911-82 приводятся расчетные максимальные вертикальные нагрузки на опоры трубопроводов при различных температурах рабочей среды.
Масса опор и расчетные максимальные вертикальные нагрузки на опоры
Марка опоры |
Масса, кг. не более |
Расчетная максимальная вертикальная нагрузка, Н (кгс), при температурах рабочей среды,°С |
до 150 |
св. 150 до 300 |
св. 300 до 450 |
I |
2 |
3 |
4 |
5 |
ОПП 1-70.18
ОПП 1-70.21,3 | 0,43 | 21570(2200) | 18630(1900) | 10790(1100) | ОПП 1-70.25
ОПП 1-70.26,8 | | ОПХ 1-70.18 | 0,78 | | ОПХ 1-70.25 | 0,80 | ОПП 1-70.32
ОПП 1-70.33,5 | 0,51 | ОПП 1-70.38
ОПП 1-70.42,3 | ОПП 1-70.45
ОПП 1-70.48 | | ОПХ 1-70.32 | 0,90 | | ОПХ 1-70.38 | 0,97 | | ОПХ 1-70.45 | 1,00 | ОПП 1-100.18
ОПП 1-100.21,3 | 0,60 | 14710(1500) | 13230(1350) | 7550 (770) | ОПП 1-100.25
ОПП 1-100.26,8 | | ОПХ 1-100.18 | 0.90 | | ОПХ 1- 100.25 | 0,94 | ОПП 1- 100.32
ОПП 1-100.33,5 | 0,62 | ОПП 1-100.38
ОПП 1-100.42,3 | ОПП 1-100.45
ОПП 1-100.48 | | ОПХ 1-100.32 | 1,05 | 14710П500) | 13230(1350) | 7550(770) | | ОПХ 1-100.38 | 1.10 | | ОПХ 1-100.45 | 1.11 | ОПП 2-100.57
ОПП 2-100.60 | 1.24 | 44130(4500) | 33340(3400) | 18140(1850) | ОПХ 2-100.57
ОПХ 2-100.60 | 1,70 | ОПП 2-10.0.75,5
ОПП 2-100.76 | 1,17 | 49030(5000) | 37260(3800) | 20100(2050) | ОПХ 2-100.75,5
ОПХ 2-100.76 | 1,90 | ОПП 2-100.88,5
ОПП 2-100.89 | 1,15 | 53940(5500) | 40700(4150) | 22060(2250) | ОПХ 2-100.88,5
ОПХ 2-100.89 | 2,90 | ОПП 2-100.108
ОПП 2-100.114
ОПП 2-100.127 | 1,63 | 56390(5750) | 42660(4350) | 23040(2350) | ОПХ 2-100.108
ОПХ 2-100.114
ОПХ 2-100.127 | 3,40 | ОПП 2-100.133
ОПП 2-100.140 | 1,62 | 59820(6100) | 45600(4650) | 24520(2500) | ОПХ 2-100.133
ОПХ 2-100.140 | 4,40 | ОПП 2-100.159
ОПП 2-100.165 | 1.97 | 84830(8650) | 63740(6500) | 34810(3550) | ОПХ 2-100.159
ОПХ 2-100.165 | 5,50 | | ОПП 2-100.194 | 3.28 | 82370(8400) | 62760(6400) | 33830(3450) | | ОПХ 2-100.194 | 7,80 | | ОПП 2-100.219 | 3,13 | 80410(8200) | 61290(6250) | 32750(3340) | | ОПХ 2-100.219 | 8,90 | | ОПП 2-100.273 | 2,90 | 80410(8200) | 61290(6250) | 32750(3340) | | ОПХ 2-100.273 | 13,40 | | ОПП 2-100.325 | 7,59 | 196130(20000) | 148080(15100) | 79430(8100) | | ОПХ 2-100.325 | 20,10 | | ОПП 2-100.377 | 7,19 | 185340(18900) | 141210(14400) | 75510(7700) | | ОПХ 2-100.377 | 22,80 | | ОПП 2-100.426 | 7,03 | 183380(1870.0) | 138270(14100) | 74530(7600) | | ОПХ 2-100.426 | 25,10 | | ОПП 2-100.480 | 10,64 | 172600(17600) | 130430(13300) | 69630(7100) | | ОПХ 2-100.480 | 29,10 | | ОПП 2-100.530 | 10,62 | | ОПХ 2-100.530 | 31,90 | | ОПП 2-100.630 | 14,87 | 237320(24200) | 180440(18400) | 96100(9800) | | ОПХ 2-100.630 | 50,50 | | ОПП 2-100.720 | 12,57 | 268700(27400) | 203000(20700) | 110810(11300) | | ОПП 2-100.820 | 12,17 | 287330(29300) | 216730(22100) | 116700(11900) | | ОПП 2-100.920 | 11,81 | 296160(30200) | 223590(22800) | 120130(12250) | | ОПП 2-100.1020 | 14,93 | 392260(40000) | 294200(30000) | 158870(16200) | | ОПП 2-100.1220 | 18,74 | 347150(35400) | 262820(26800) | 141210(14400) | | ОПП 2-100.1420 | 18,07 | | ОПП 2-100.1620 | 17,63 | ОПП 2-150.57
ОПП 2-150.60 | 1.71 | 28140(2870) | 21180(2160) | 7840(800) | ОПХ 2-150.57
ОПХ 2-150.60 | 2,00 | ОПП 2-150.75,5
ОПП 2-150.76 | 1,53 | 31380(3200) | 23930(2440) | 12840(1310) | ОПХ 2-150.75,5
ОПХ 2-150.76 | 2,10 | ОПП 2-150.88,5
ОПП 2-150.89 | 1,61 | 35990 (3670) | 26180(2670) | 14710(1500) | ОПХ 2-151.88,5
ОПХ 2-150.89 | 2.30 | ОПП 2-150.108
ОПП 2-150.114
ОПП 2-150.127 | 2,10 | 37660(3840) | 28440(2900) | 15400(1570) | ОПХ 2-150.108
ОПХ 2-150.114
ОПХ 2-150.127 | 4,00 | ОПП 2-150.133
ОПП 2-150.140 | 2,01 | 39710(4050) | 30400(3100) | 16380(1670) | ОПХ 2-150.133
ОПХ 2-150.140 | 5,00 | ОПП 2-150.159
ОПП 2-150.165 | 3,00 | 56390(5750) | 42660(4350) | 23240(2370) | ОПХ 2-150.159
ОПХ 2-150.165 | 6,30 | | ОПП 2-150.194 | 4,11 | 52950(5400) | 41680(4250) | 22550(2300) | | ОПХ 2-150.194 | 8,60 | | ОПП 2-150.219 | 3,91 | 53940(5500) | 40700(4150) | 21960(2240) | | ОПХ 2-150.219 | 10,20 | | ОПП 2-150.273 | 3.69 | | ОПХ 2-150.273 | 14,30 | | ОПП 2-150.325 | 9,19 | 130430(13300) | 98060(10000) | 52460(5350) | | ОПХ 2-150.325 | 21,80 | | ОПП 2-150.377 | 8,79 | 124540(12700) | 94630(9650) | 50500(5150) | | ОПХ 2-150.377 | 24,10 | | ОПП 2-150.426 | 8,62 | 122580.(12500) | 91200(9300) | 49030(5000) | | ОПХ 2-150.426 | 29,40 | | ОПП 2-150.480 | 12,63 | 114740(11700) | 87280(8900) | 47070(4800) | | ОПХ 2-150.480 | 32,40 | | ОПП 2-150.530 | 12,72 | 114740(11700) | 86300(8800) | 46090(4700) | | ОПХ 2-150.530 | 31,10 | | ОПП 2-150.630 | 17,67 | 157890(16100) | 120620(12300) | 63740(6500) | | ОПХ 2-150.630' | 55,60 | | ОПП 2-150.720 | 15,14 | 178480(18200) | 135330(13800) | 73550(7500) | | ОПП 2-150.820 | 14,71 | 191230(19500) | 144160(14700) | 78450(8000) | | ОПП 2-150.920 | 14,51 | 196130(20000) | 149060(15200) | 80410(8200) | | ОПП 2-150.1020 | 18,23 | 262820(26800) | 196130(20000) | 105910(10800) | | ОПП 2-150.1220 | 22,44 | 231430(23600) | 175540(17900) | 94140(9600) | | ОПП 2-150.1420 | 21,77 | | ОПП 2-150.1620 | 21,33 | ОПП З-100.57
ОПП З-100.60 | 2,48 | 107870(11000) | 81880(8350) | 44130(4500) | ОПХ З-100.57
ОПХ З-100.60 | 3,50 | ОПП З-100.75,5
ОПП З-100.76 | 2,33 | 126500(12900) | 96100(9800) | 51970(5300) | ОПХ З-100.75,5
ОПХ З-100.76 | 3,80 | ОПП З-100.88,5
ОПП З-100.89 | 2,30 | 142190(14500) | 107870(11000) | 57860(5900) | ОПХ З-100.88,5
ОПХ З-100.89 | 4,70 | ОПП З-100.108
ОПП З-100.114
ОПП З-100.127 | 3,00 | 155920(15900) | 117680(12000) | 63250(6450) | ОПХ З-100.108
ОПХ З-100.114
ОПХ З-100.127 | 4,60 | ОПП З-100.133
ОПП З-100.140 | 3,23 | 170630(17400) | 129440(13200) | 69620(7100) | ОПХ З-100.133
ОПХ З-100.140 | 5,50 | ОПП З-100.159
ОПП З-100.165 | 4,35 | 247120(25200) | 186320(19000) | 10100.0(10300) | ОПХ З-100.159
ОПХ З-100.165 | 7,10 | | ОПП З-100.194 | 6,56 | 251050(25600) | 190240(19400) | 101990(10400) | | ОПХ З-100.194 | 10,60 | | ОПП З-100.219 | 6,27 | 251050(25600) | 190240(19400) | 101990(10400) | | ОПХ З-100.219 | 11,80 | | ОПП З-100.273 | 5,81 | 196130(20000) | 48080(15100) | 79430(8100) | | ОПХ З-100.273 | 16,30 | | ОПП З-100.325 | 15,29 | 598200(61000) | 451100(46000) | 243200(24800) | | ОПХ З-100.325 | 24,40 | | ОПП З-100.377 | 14,39 | | | | | ОПХ З-100.377 | 29,90 | 588390(60000) | 441300(45000) | 239280(24400) | | ОПП З-100.426 | 14,06 | | ОПХ З-100.426 | 32,50 | | | | | ОПП З-100.480 | 21,27 | 564860(57600) | 427570(43600) | 229470(23400) | | ОПХ З-100.480 | 39,20 | | ОПП З-100.530 | 21.25 | 561920(57300) | 423640(43200) | 227510(23200) | | ОПХ З-100.530 | 42,20 | | ОПП З-100.630 | 29,75 | 781590(79700) | 591340(60300) | 317730(32400) | | ОПХ З-100.630 | 65,10 | | ОПП З-100.720 | 25,18 | 882590(90000) | 666850(68000) | 358920(36600) | | ОПП З-100.820 | 24,32 | 929670(94800) | 702150(71600) | 378040(38550) | | ОПП З-100.920 | 23,72 | 951240(97000) | 676650(69000) | 386380(39400) | | ОПП З-100.1020 | 29,87 | 1216020(124000) | 924760(94300) | 497190(50700) | | ОПП З-100.1220 | 37,88 | | | | | ОПП З-100.1420 | 37,34 | 137570(116000) | 855080(87500) | 442280(45100) | | ОПП З-100.1620 | 35,27 | | | | ОПП З-150.57
ОПП З-150:60 | 3,36 | 72070(7350) | 53930(5500) | 29420(3000) | ОПХ З-150.57
ОПХ З-150.60 | 4,40 | ОПП З-150.75,5
ОПП З-150.76 | 3.25 | 84330(8600) | 63740(6500) | 33530(3420) | ОПХ З-150.75,5
ОПХ З-150.76 | 4,70 | ОПП З-150.88,5
ОПП З-150.89 | 3,22 | 94630(9650) | 72070(7350) | 39220(4000) | ОПХ З-150.88,5
ОПХ З-150.89 | 4,80 | ОПП З-150.108
ОПП З-150.114
ОПП З-150.127 | 4,20 | 102970(10500) | 78450(8000) | 42650(4350) | ОПХ З-150.108
ОПХ З-150.114
ОПХ З-150.127 | 5,90 | ОПП З-150.133
ОПП З-150.140 | 4,01 | 114730(11700) | 86780(8850) | 46580(4750) | ОПХ З-150.133
ОПХ З-150.140 | 7,30 | ОПП З-150.159
ОПП З-150.165 | 6,01 | 163770(16700) | 124540(12700) | 67170(6850) | ОПХ З-150.159
ОПХ З-150.165 | 8,80 | | ОПП З-150.194 | 8,22 | 166710(17000) | 127480(13000) | 68150(6950) | | ОПХ З-150.194 | 12,10 | | ОПП З-150.219 | 7,83 | 166710(17000) | 127480(13000) | 68150(6950) | | ОПХ З-150.219 | 13,40 | | ОПП З-150.273 | 7.39 | 130420(13300) | 98060(10000) | 52950(5400) | | ОПХ З-150.273 | 18.00 | | ОПП З-150.325 | 18,39 | 398150(40600) | 302040(30800) | 161810(16500) | | ОПХ З-150.325 | 30.80 | | ОПП З-150.377 | 17.59 | | | | | ОПХ З-150.377 | 33.20 | 392260(40000) | 298120(30400) | 159840(16300) | | ОПП З-150.426 | 17,24 | | ОПХ З-150.426 | 35,80 | | | | | ОПП З-150.480 | 25,27 | 376570(38400) | 284390(29000) | 152980(15600) | | ОПХ З-150.480 | 43,40 | | ОПП З-150.530 | 25,45 | 372850(38000) | 282430(28800) | 152000(15500) | | ОПХ З-150.530 ' | 46,50 | | ОПП З-150.630 | 35,35 | 519750(53000) | 392260(40000) | 211820(21600) | | ОПХ З-150.630 | 71,20 | | ОПП З-150.720 | 30,28 | 588390(60000) | 441300(45000) | 239280(24400) | | ОПП Э-150.820 | 29,42 | 617810(63000) | 470720(48000) | 251050(25600) | | ОПП З-150.920 | 29,35 | 637430(65000) | 451100(46000) | 256930(26200) | | ОПП З-150.1020 | 36,46 | 813950(83000) | 617810(63000) | 333420(34000) | | ОПП З-150.1220 | 44,88 | | | | | ОПП З-150.1420 | 43,54 | 755110(77000) | 568780(58000) | 307920(31400) | | ОПП З-150.1620 | 42,67 | | | | | ОПБ 1-18; 21,3; 23; 26,8; 32; 33,5 | 0,03 | - | - | - | | ОПБ 1-38; 42,3; 44,5; 45; 48 | 0.02 | - | - | - | | ОПБ 1-57; 60 | 0,06 | - | - | - | | ОПБ 1-73,5; 76 | 0,05 | - | - | - | | ОПБ 1-88,5; 89 | 0,12 | - | - | - | | ОПБ 1-108.114 | 0,13 | - | - | - | | ОПБ 1-133 | 0,39 | - | - | - | | ОПБ 1-159 | 0,38 | - | - | - | | ОПБ 1-194; 219 | 0,37 | - | - | - | | ОПБ 1-273 | 1,02 | - | - | - | | ОПБ 1-325; 377 | 1,00 | - | - | - | | ОПБ 1-426 | 1,60 | - | - | - | | ОПБ 1-480 | 1,90 | - | - | - | | ОПБ 1-530 | 1,80 | - | - | - | | ОПБ 2-18; 21,3 | 0,12 | - | - | - | | ОПБ 2-23; 26.8 | 0,13 | - | - | - | | ОПБ 2-32; 33.5 | 0,12 | - | - | - | | ОПБ 2-38; 42,3 | 0,16 | - | - | - | | ОПБ 2-44,5; 45: 48 | 0,19 | - | - | - | | 0ПБ2-57; 60 | 0.33 | - | - | - | | ОПБ 2-75,5; 76 | 0,46 | - | - | - | | ОПБ 2-88,5; 89 | 0,52 | - | - | - | | ОПБ 2-108 | 0,56 | | | | | ОПБ 2-114 | 0,55 | - | | - | | ОПБ 2-133 | 1,21 | - | | - | | ОПБ 2-159 | 1.32 | - | - | - | | ОПБ 2-194 | 1.45 | | - | - | | ОПБ 2-219 | 2,29 | - | - | - | | ОПБ 2-273 | 3,81 | - | - | | | ОПБ 2-325 | 3,82 | - | - | - | | ОПБ 2-377 | 4,40 | - | - | - | | ОПБ 2-426 | 6,85 | - | - | - | | ОПБ 2-480 | 7,90 | - | - | | | ОПБ 2-530 | 8.46 | - | | - | Вы находитесь в разделе: |
