__________________________________________________________________________________________________________________ Пружинный завод изготовит: неподвижные опоры для трубопроводов- серия 4.903-10(лобовые; щитовые; хомутовые; бугельные)
Серия 4.903-10 «Изделия и детали для тепловых сетей»
Выпуск 4 «Опоры неподвижные. Рабочие чертежи»
СЕРИЯ 4.903-10 - неподвижные опоры предназначены для трубопроводов тепловых сетей подземной и надземной прокладок и охватывают весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 25 до 1400 мм согласно "Сортаменты труб для наружных тепловых сетей на Ру до 64 кгс/см 2 , t до + 440 градусов по Цельсию, утвержденному Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971 года.
Трубопроводы тепловых сетей и неподвижные опоры для них, а также несущие строительные конструкции подвержены действию весьма значительных (по сравнению со станционными и технологическими трубопроводами) внешних сил, в следствии больших пролетов между подвижными и неподвижными опорами, применения сальниковых компенсаторов и т.д. Этим обусловлена основная конструктивная особенность неподвижных опор тепловых сетей, заключающаяся в свободном прилегании опорных элементов к несущей конструкции (без сварки), что позволяет разгрузить эти элементы, а также несущие конструкции от действия крутящих моментов.
В зависимости от воспринимаемой осевой нагрузки применяются двухупорные или четырехупорные лобовые неподвижные опоры. Для больших величин осевых нагрузок предусмотрены двухупорные или четырехупорные лобовые опоры с усиленными упорами, позволяющих уменьшить местные напряжения в стенках трубопроводов.
Неподвижные опоры должны удерживать участок трубопровода и не позволять ему перемещаться в любом направлении. При помощи неподвижных опор трубопровод разделяется на участки, с тем чтобы обеспечить нормальное поглощение его линейных удлинений компенсаторами или самокомпенсацией. Эти опоры помимо восприятия вертикальной нагрузки, слагающейся из веса собственно трубопровода, веса транспортируемого по нему продукта и изоляции, снеговой (ледовой) нагрузки для наружных трубопроводов, также воспринимают большие горизонтальные нагрузки, возникающие при температурных деформациях. В вес собственно трубопровода включают также вес всех соединений, арматуры и ответвлений, если они имеются. В ряде случаев для трубопроводов, транспортирующих газообразные и парообразные продукты, испытуемых гидравлически, также включается вес воды. Неподвижные опоры надежно закрепляются на соответствующих опорных конструкциях и крепятся к трубопроводу с помощью приварки или хомутами. При применении хомутовых неподвижных опор, в целях исключения проскальзывания трубы в хомутах, к трубе приворачиваются (привариваются) упорные планки (сухари), которые упираются в хомуты опоры. В зависимости от величины горизонтальных нагрузок, воспринимаемых неподвижной опорой, применяют опоры с одним или двумя (чаще с двумя) хомутами. Горизонтальные нагрузки на неподвижные опоры возникают под влиянием сил трения подвижных опор при тепловом удлинении трубопровода, трения в сальниковых компенсаторах, упругой деформации гибких компенсаторов и самокомпенсации трубопровода, внутреннего давления при применении сальниковых неуравновешенных компенсаторов. Неподвижные опоры, размещаемые на участках с поворотом трубопровода, с заглушками или задвижкой (вентилем), с переходом диаметров трубопровода, также испытывают горизонтальные нагрузки и от внутреннего давления в трубопроводе. Горизонтальные нагрузки на неподвижные опоры подразделяются на осевые, действующие по оси трубопровода, и боковые — перпендикулярные оси. Осевые нагрузки передаются на все неподвижные опоры; боковые — на неподвижные, размещаемые в узлах ответвлений при положении опоры непосредственно перед поворотом трубы при самокомпенсации, а также на углу поворота трубы. Опоры, размещаемые в конце участка трубопровода (перед заглушкой, задвижкой-вентилем), воспринимают горизонтальную нагрузку от сил, действующих на нее с одной стороны, и остальные неподвижные опоры воспринимают нагрузку, создаваемую действиями сил с обеих сторон опоры. Горизонтальные нагрузки непостоянны по величине и направлению.

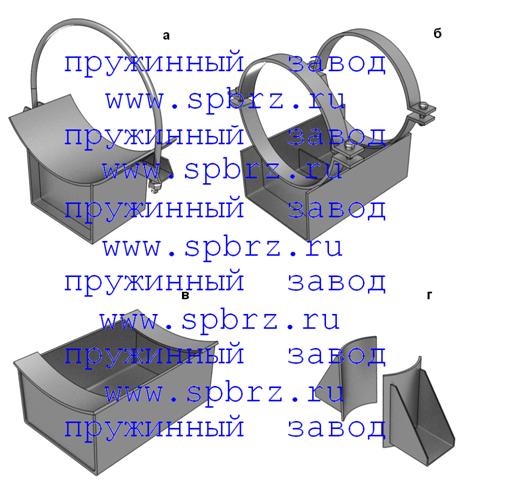

Рис. 1. Неподвижные опоры а — однохомутовая; б — двуххомутовая; в — приварная; г —с приварными упорами Указанное выше надо учитывать при выборе типа опор, размещении и монтаже неподвижных опор. На рис. 1 показаны неподвижные опоры. Неподвижные опоры выбираются по наибольшей горизонтальной осевой нагрузке, на которую рассчитана данная опора. В зависимости от диаметра трубопровода и конструкции неподвижной опоры они могут воспринимать определенные горизонтальные и поперечные нагрузки. Например, в хомутовых опорах для трубопровода с Dy 50 мм горизонтальные нагрузки находятся в пределах от 1500 до 2000 кг, а для Dy 500 мм — от 25 000 до 35 000 кг. Поперечные нагрузки соответственно 2500—2000 и 12000— 32000 кг. Расстояние между неподвижными опорами определяется расчетом. Хомутовые опоры, как правило, применяются при наземной прокладке трубопроводов. Неподвижная опора, изображенная на рис. 1 г, называется упорной, она пригодна для крепления горизонтальных и вертикальных трубопроводов. В неподвижных опорах свинцовых трубопроводов, сходных с опорами стальных трубопроводов, сверху стальных хомутов припаяны свинцовые полосы, которые удерживают трубу от перемещения. В конструкциях неподвижных опор под трубопроводы из других материалов должны учитываться особенности материалов этих трубопроводов. Щитовые опоры также представлены в обычном и усиленном исполнениях в зависимости от величины осевой нагрузки. Боковые опоры предназначены для совместного применения с щитовыми и лобовыми опорами для восприятия боковых нагрузок.
Хомутовые опоры простейшей конструкции состоят из двух упоров по одному с каждой стороны несущей конструкции, привариваемых при монтаже к трубопроводу, и одного или двух хомутов, привариваемых к несущей конструкции. Для больших нагрузок предусмотрены скобообразные неподвижные опоры с хомутом для Dн от 57 до 377 мм и с бугелем для Dн от 377 до 1420 мм.
При прокладке тепловых сетей весьма важно обеспечить защиту трубопроводов от вредного действия блуждающих токов. Поэтому для всех типов опор предусмотрены варианты выполнения с электроизоляционными прокладками.
Опоры неподвижные хомутовые
типа Т3.00 от Ду32 до Ду219 включительно, применяются в качестве неподвижных опор.
Состоит из гнутого хомута и упоров. Хомут приваривается к несущей конструкции, а упоры привариваются к трубопроводу при монтаже.
Пример условного обозначения типа Т3 исполнения 10 для трубопровода Ду194:
Опора 194-Т3.10
Опора неподвижная лобовая двухупорная типа Т4 от Ду108 до Ду1420 включительно, применяются в качестве неподвижных опор.
Состоит из двух сварных упоров. Упоры привариваются к трубопроводу при монтаже.
Пример условного обозначения типа Т4 исполнения 10 для трубопровода Ду720 толщиной стенки S =10:
Опора 720х10-Т4.10
Опоры неподвижные лобовые четырехупорные усиленные типа Т5 от Ду133 - 1420 включительно, применяются в качестве неподвижных опор.
Состоит из усиленных упоров. упоры привариваются к трубопроводу при монтаже.
Пример условного обозначения опоры типа Т5 вариант исполнения 1 для трубопровода Ду194:
Опора 194-Т5.04
Опоры неподвижные лобовые двухупорные усиленные типа Т6 от Ду108 - 1420 включительно, применяются в качестве неподвижных опор.
Состоит из усиленных упоров с накладками. Упоры привариваются к трубопроводу при монтаже.
Пример условного обозначения типа Т6 вариант исполнения 1 для трубопровода Ду194:
Опора 194-Т6.04
Опоры неподвижные лобовые четырехупорные усиленные типа Т7 от Ду426 - 1420 включительно, применяются в качестве неподвижных опор.
Состоит из усиленных упоров. упоры привариваются к трубопроводу при монтаже.
Пример условного обозначения типа Т7 вариант исполнения 1 для трубопровода Ду426:
Опора 426-Т7.09
Опоры неподвижные щитовая типа Т8 от Ду 108 - 1420 включительно, применяются в качестве неподвижных опор.
Состоит из упоров с накладками и щита. Упоры привариваются к трубопроводу при монтаже.
Пример условного обозначения типа Т8 вариант исполнения 1 для трубопровода S=8, Ду 530:
Опора 530х8 -1 Т8.12
Опоры неподвижные щитовая типа Т9 от Ду 426 - 1420 включительно, применяются в качестве неподвижных опор.
Состоит из усиленных упоров с накладками и щита. Упоры привариваются к трубопроводу при монтаже.
Пример условного обозначения типа Т8 вариант исполнения 1 для трубопровода , Ду 530:
Опора 530 -1 Т9.12
Опоры неподвижные боковая типа Т10 от Ду 159 - 1420 включительно, применяются в качестве неподвижных опор.
Состоит из боковых упоров и подушки. Упоры привариваются к трубопроводу при монтаже.
Пример условного обозначения типа Т10 вариант исполнения 3 для трубопровода S=9 , Ду 820:
Опора 820х9 -3 Т10.24
Опоры неподвижные хомутовые типа Т11 от Ду108 - 1020 включительно, применяются в качестве неподвижных опор.
Состоит из гнутого хомута и усиленных упоров. Хомут приваривается к несущей конструкции, а упоры привариваются к трубопроводу при монтаже.
Пример условного обозначения типа Т11 вариант исполнения 1 для трубопровода Ду194:
Опора 194-Т11.04
Опоры неподвижные хомутовые типа Т12.00 от Ду57 до Ду377 включительно, применяются в качестве неподвижных опор.
Состоит из гнутых хомутов, штампованного корпуса с приваренной подушкой, ушами, ребрами жесткости и упоров. Упоры привариваются к трубопроводу при монтаже.
Пример условного обозначения опоры типа Т12 исполнения 17 высотой 150 мм для трубопровода Ду159:
Опора 159-Т12.17
Опоры неподвижные бугельного типа Т44 от Ду377 до Ду1420 включительно, применяются в качестве неподвижных опор.
Состоит из двух бугелей со шпильками и гайками, гнутого корпуса с приваренной подушкой и ребрами. По требованию заказчика могут комплектоваться двумя упорами. Упоры привариваются к трубопроводу при монтаже.
Пример условного обозначения типа Т 44 для трубопровода Ду 720 высотой Н=200 мм:
Опора 720 Т44.18
Опоры неподвижные лобовые сальниковых компенсаторов типа Т46 от Ду530 до Ду820 включительно, применяются в качестве неподвижных опор.
Состоит из упора, подушки и прокладок.
Пример условного обозначения типа Т 46 исполнения 1 для трубопровода Ду 630 :
Опора 630-1 Т46.12 |
