Серия 4.903-10 «Изделия и детали трубопроводов для тепловых сетей»
Выпуск 5 «Опоры трубопроводов подвижные. Рабочие чертежи»


СЕРИЯ 4.903-10 - Подвижные опоры предназначены для трубопроводов тепловых сетей подземной и надземной прокладок и охватывают весь диапазон диаметров труб тепловых сетей в пределах условных проходов Ду от 25 до 1400 мм согласно "Сортаменты труб для наружных тепловых сетей на Ру до 64 кгс/см 2 , t до + 440 градусов по Цельсию, утвержденному Главтехстройпроектом Минэнерго СССР, решением №50 от 27.01.1971 года.

Название опоры

Эскиз

Тип опоры

Dн, мм.

Комплектность

Опора скользящая

Опора скользящая Т13

Т13

32-159

Корпус - 1 шт.

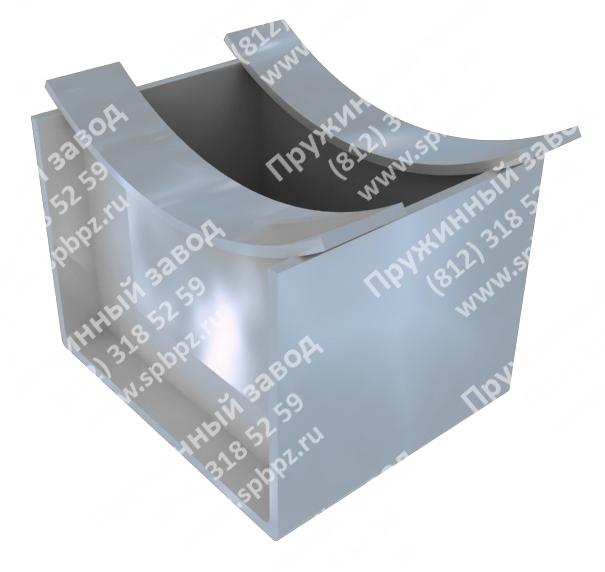

Скользящая опора Т13194-630

Корпус - 1 шт.

СЕРИЯ 4.903-10 выпуск 5 Т14

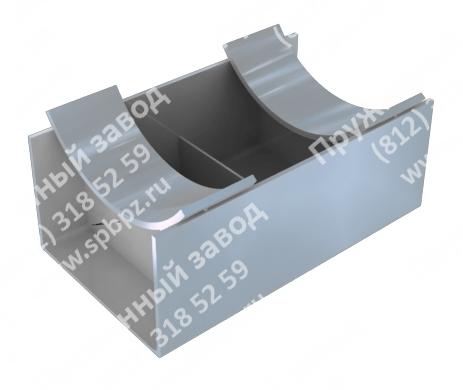

Опора Т14


Т14

32-159

Корпус - 1 шт.

194-1420

Корпус - 1 шт.

Т15Т15

194-1420

Корпус - 1 шт.

Опора скользящая диэлектрическая

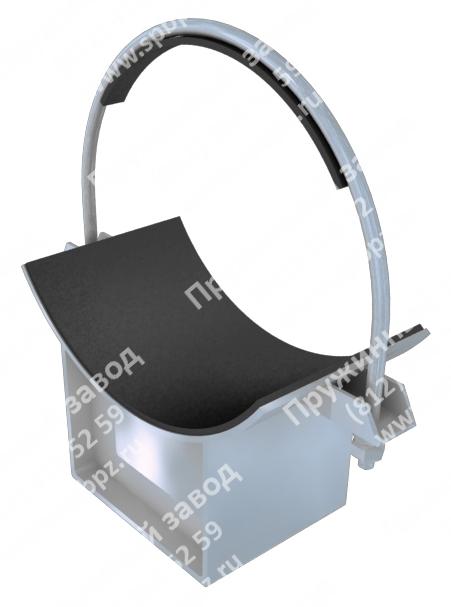

Опора скользящая диэлектрическая Т16

Т16

194-377

Корпус - 1 шт.
Хомут - 1 шт.
Гайка - 4 шт.
Прокладка диэлектрическая - 2 шт.

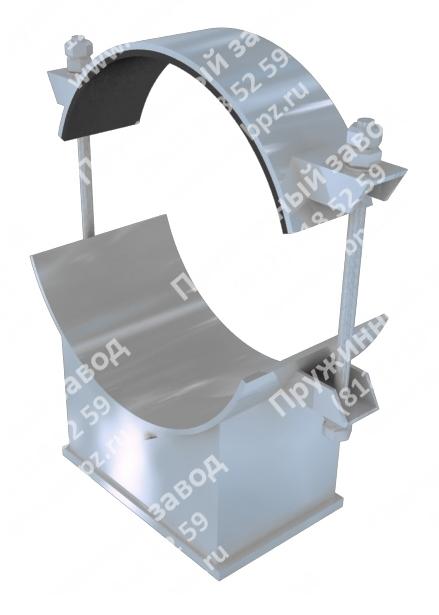

Серия 4.903-10 выпуск 5 Т16377-630

Корпус - 1 шт.
Бугель - 1 шт.
Шпилька - 2 шт.
Гайка - 8 шт.
Прокладка диэлектрическая - 2 шт.

Опора диэлектрическая

Диэлектрическая опора Т17

Т17

194-377

Корпус - 1 шт.
Хомут - 2 шт.
Гайка - 8 шт.
Прокладка диэлектрическая - 4 шт.

377-1420

Корпус - 1 шт.
Бугель -2 шт.
Шпилька - 4 шт.
Гайка - 16 шт.
Прокладка диэлектрическая - 4 шт.

Опора скользящая диэлектрическая Т18

Опора скользящая диэлектрическая T18 377-1420.JPG

Т18

194-377

Корпус - 1 шт.
Хомут - 2 шт.
Гайка - 8 шт.
Прокладка диэлектрическая - 4 шт.

377-1420

Корпус - 1 шт.
Бугель -2 шт.
Шпилька - 4 шт.
Гайка - 16 шт.
Прокладка диэлектрическая - 4 шт.

Опора однокатковая

Опора однокатковая Т19

Т19

194-1420

Опора - 1 шт.
Плита опорная - 1 шт.
Каток - 1 шт.

Опора двухкатковая

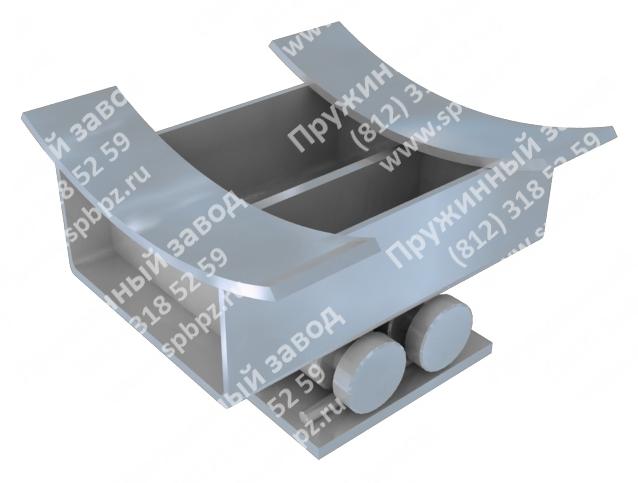

Опора двухкатковая Т20

Т20

720-1420

Опора - 1 шт.
Плита опорная - 1 шт.
Обойма - 1 шт.

Опора шариковая


Т21

194-1420

Опора - 1 шт.
Плита опорная - 1 шт.
Обойма - 1 шт.
Подпятник - 1 шт.
Каретка - 1 шт.
Пята - 1 шт.

Плита опорная с диэлектрической прокладкой

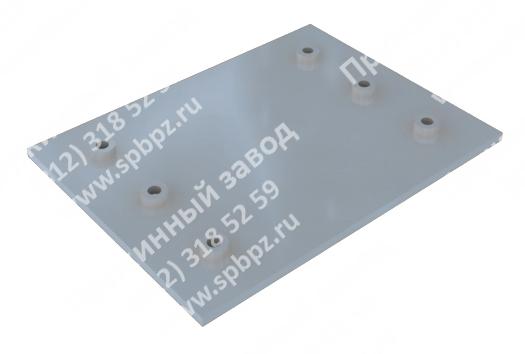

Плита опорная с диэлектрической прокладкой Т43

Т43

32-1420

Плита опорная - 1 шт.
Прокладка диэлектрическая - 1 шт.

Т13   Ду32 - Ду159 Опоры скользящие подвижные, используются в как подвижные опоры.
Состоят из гнутой скобы и приваренными реброми жесткости. Длина скобы L от 170
Пример условного обозначения типа Т13 исполнения 08 высотой 150 мм для трубопровода Ду89:


Опора скользящая 89-Т13.08


Опоры подвижные скользящие типа Т13 от Ду194 до Ду630 включительно, применяются в качестве подвижных опор.
Состоит из гнутой скобы и приваренными ребрами жесткости и подушками.
Пример условного обозначения опоры типа Т13 исполнения 18 высотой 200 мм для трубопровода Ду219:


Опора скользящая 219-Т13.18


Опоры подвижные скользящие типа Т14  от Ду32 до Ду159 включительно, применяются в качестве подвижных опор.
Состоит из гнутой скобы и приваренным ребром  жесткости. L =340
Пример условного обозначения типа Т14 исполнения 08 высотой 150 мм для трубопровода Ду89:


Опора скользящая 89-Т14.08


Опоры подвижные скользящие типа Т14 от Ду194 до Ду 1420 включительно, применяются в качестве подвижных опор.
Состоит из гнутой скобы и приваренными ребрами жесткости и подушками.
Пример условного обозначения типа Т14 исполнения 18 высотой 200 мм для трубопровода Ду219:


Опора скользящая 219-Т14.18

Опоры скользящие типа Т15 от Ду 194 до1420мм., L=680мм. включительно, применяются в качестве подвижных опор.
Состоит из гнутой скобы с приваренными ребрами жесткости и подушками.
Пример условного обозначения типа Т15 исполнения 28 высотой 100 мм для трубопровода Ду720:


Опора скользящая 720-Т15.28

Опоры скользящие диэлектрические тип Т16.00 от Ду 194 до 630мм включительно,  применяются в качестве подвижных опор.
Пример условного обозначения типа Т16  высотой 200 мм для трубопровода Ду 194:

Опора скользящая диэлектрическая  194-Т16.03

Опоры скользящие диэлектрические тип Т17.00 от Ду 194 до 1420мм включительно, применяются в качестве подвижных опор.
Пример условного обозначения типа Т17  высотой 100 мм для трубопровода Ду 273:


Опора скользящая диэлектрическая  194-Т17.07

Опоры скользящие диэлектрические тип Т18.00 от Ду 194 до 1420 мм включительно,  применяются в качестве подвижных опор.
Пример условного обозначения типа Т18  высотой 150 мм для трубопровода Ду 377:


Опора скользящая диэлектрическая  377-Т18.17

Опоры подвижные катковые тип Т19.00 Ду от 194 до 1420 мм включительно, применяются в качестве подвижных опор.
Пример условного обозначения опоры типа Т19  наибольшим перемещением 180 мм для трубопровода Ду219:


Опора однокатковая  219-Т19.03

Опоры подвижные катковые тип Т20.00 от Ду 720 до 1420 мм включительно, применяются в качестве подвижных опор.
Пример условного обозначения опоры типа Т20  наибольшим перемещением 200 мм для трубопровода Ду 720:


Опора двухкатковая 720-Т20.01

Опоры подвижные катковые тип Т21.00 от Ду 194 до 1420 мм включительно, применяются в качестве подвижных опор.
Пример условного обозначения опоры типа Т21   для трубопровода Ду 194:


Опора шариковая  194-Т21.01
