Настоящие стандарты распространяется на опоры для трубопроводов ТЭС и АЭС:


- из бесшовных труб наружным диаметром от 57 до 920 мм из хромомолибденованадиевых сталей по ОСТ 108.320.103-78 с температурой среды до 560 °С;

- из бесшовных труб наружным диаметром от 57 до 820 мм из углеродистых и кремнемарганцовистых сталей по ОСТ 108.320.102-78 и ОСТ 24.125.30-89 с температурой среды до 440 °С;

- из бесшовных труб наружным диаметром от 57 до 325 мм из аустенитных сталей по ОСТ 24.125.01-89 с температурой среды до 440 °С;

- из электросварных труб наружным диаметром от 530 до 1620 мм из углеродистых сталей по ТУ 14-3-808 с температурой среды до 300 °С.

Опоры  АЭС относятся к классу безопасности 2 по ПНАЭ Г-01-011 и к категории сейсмостойкости 1 по ПНАЭ г-5-006

Наименование опоры

Эскиз

Номер ОСТ

Dн, мм

Параметры среды

Опоры неподвижные хомутовые


ОСТ 24.125.151-01

57 - 920

tраб до 560 °С,

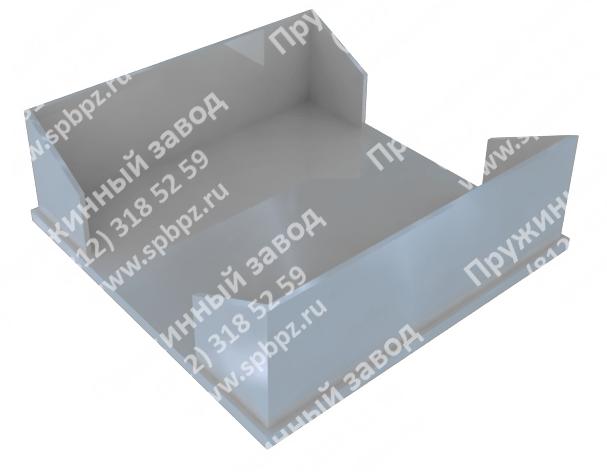

Опоры неподвижные и скользящие приварные

эскиз в разработке

ОСТ 24.125.153-01

530 - 1620

tраб до 300 °С,

Опоры скользящие


эскиз в разработке

ОСТ 24.125.154-01

57 - 920

tраб до 560 °С,

Опоры скользящие направляющие хомутовые


эскиз в разработке

ОСТ 24.125.156-01

57 - 920

tраб до 560 °С,

Опоры скользящие направляющие приварные


эскиз в разработке

ОСТ 24.125.158-01

530 - 1620

tраб до 300 °С,

Опоры катковые


эскиз в разработке

ОСТ 24.125.159-01

194 - 820

tраб до 560 °С,

Опоры катковые пружинные


эскиз в разработке

ОСТ 24.125.165-01

194 - 630

tраб до 560 °С

Опоры скользящие направляющие хомутовые по ОСТ 24.125.156-01


Опора скользящая направляющая хомутовая состоит из:

– опоры скользящей хомутовой по ОСТ 24.125.154-01;

– плиты направляющей по ОСТ 24.125.157-01, которая приваривается к несущей конструкции.

Опоры скользящие направляющие приварные по ОСТ 24.125.158-01

Опора скользящая направляющая приварная состоит из:

– опоры приварной по ОСТ 24.125.153-01;

– плиты направляющей по ОСТ 24.125.157-01, которая приваривается к несущей конструкции.

Опоры катковые по ОСТ 24.125.159-01

Катковая опора является сочетанием скользящей хомутовой опоры по ОСТ 24.125.154-01 и каткового блока. Катковый блок может быть однорядным (направляющим) по ОСТ 24.125.160-01, либо двухрядным по ОСТ 24.125.163-01. Корпус опоры устанавливается симметрично в центре верхней плиты каткового блока и приваривается к ней непрерывным швом при монтаже. Нижнее основание каткового блока приваривается к строительным конструкциям непрерывным швом, либо прерывистым, симметрично относительно осей опоры.

Опоры катковые пружинные по ОСТ 24.125.165-01

Опора катковая пружинная состоит из:

– опоры скользящей хомутовой по ОСТ 24.125.154-01;

– блока каткового направляющего по ОСТ 24.125.160-01, либо блока каткового двухрядного по ОСТ 24.125.163-01;

– блока пружинного для опор  ТЭС и АЭС по ОСТ 24.125.166-01.

ПРИМЕРЫ ОБОЗНАЧЕНИЯ ОПОР

Пример обозначения скользящей хомутовой опоры исполнения 05 по ОСТ 24.125.154-01:

Опора 05 ОСТ 24.125.154

Пример обозначения катковой пружинной опоры исполнения 01 по ОСТ 24.125.165-01:

Опора катковая пружинная 01 ОСТ 24.125.165
